半导体行业废料怎么办？晶圆/芯片/封装废料销毁方案

在半导体供应链中，从晶圆制造、芯片封装到成品测试，每个环节都会产生特定类型的废料——晶圆边角料、测试报废芯片、封装基板废料等。这些废料不仅含有硅、金、银等宝贵资源，部分还涉及未公开的芯片设计信息，如何合规处置成为半导体企业必须面对的专业课题。

半导体废料的特殊性与合规门槛

半导体废料具有鲜明的行业特性：晶圆废料中的硅基底可回收利用，但其表面可能残留光刻胶等化学物质；芯片封装废料含有环氧树脂和金属框架，高温处理时需控制有害气体排放；测试报废芯片则需重点关注设计信息保护问题。

香港环保法规对半导体废料处置有严格要求。根据《2024年废物处置（修订）条例草案》，自2025年1月起，所有电器及电子废物（包括半导体生产废料）在出口前均须取得进口国及过境国同意，并申领环保署许可证。违规处置可导致最高50万港元罚款及两年监禁。

晶圆/芯片废料的专业处置路径

针对不同类型半导体废料，需要差异化的处置方案：

晶圆边角料及报废晶圆：核心在于硅材料的回收与化学物质的无害化。通过高温熔融工艺，可在1400℃以上将晶圆转化为稳定玻璃体，同时分解有机残留物。熔融后的硅材料可作为工业原料再利用，实现资源循环。

封装废料及基板：需先拆解分离金属框架与树脂材料。金属部分送往精炼厂回收铜、铁等，树脂材料通过热解工艺转化为燃料或安全填埋。部分高端封装废料含金、银等贵金属，需通过湿法冶金工艺提取。

测试报废芯片：重点在于芯片设计信息保护。必须通过物理粉碎确保芯片结构彻底破坏，防止逆向工程。粉碎后的材料再进行贵金属提炼。

勤合阳光国际的专业实践

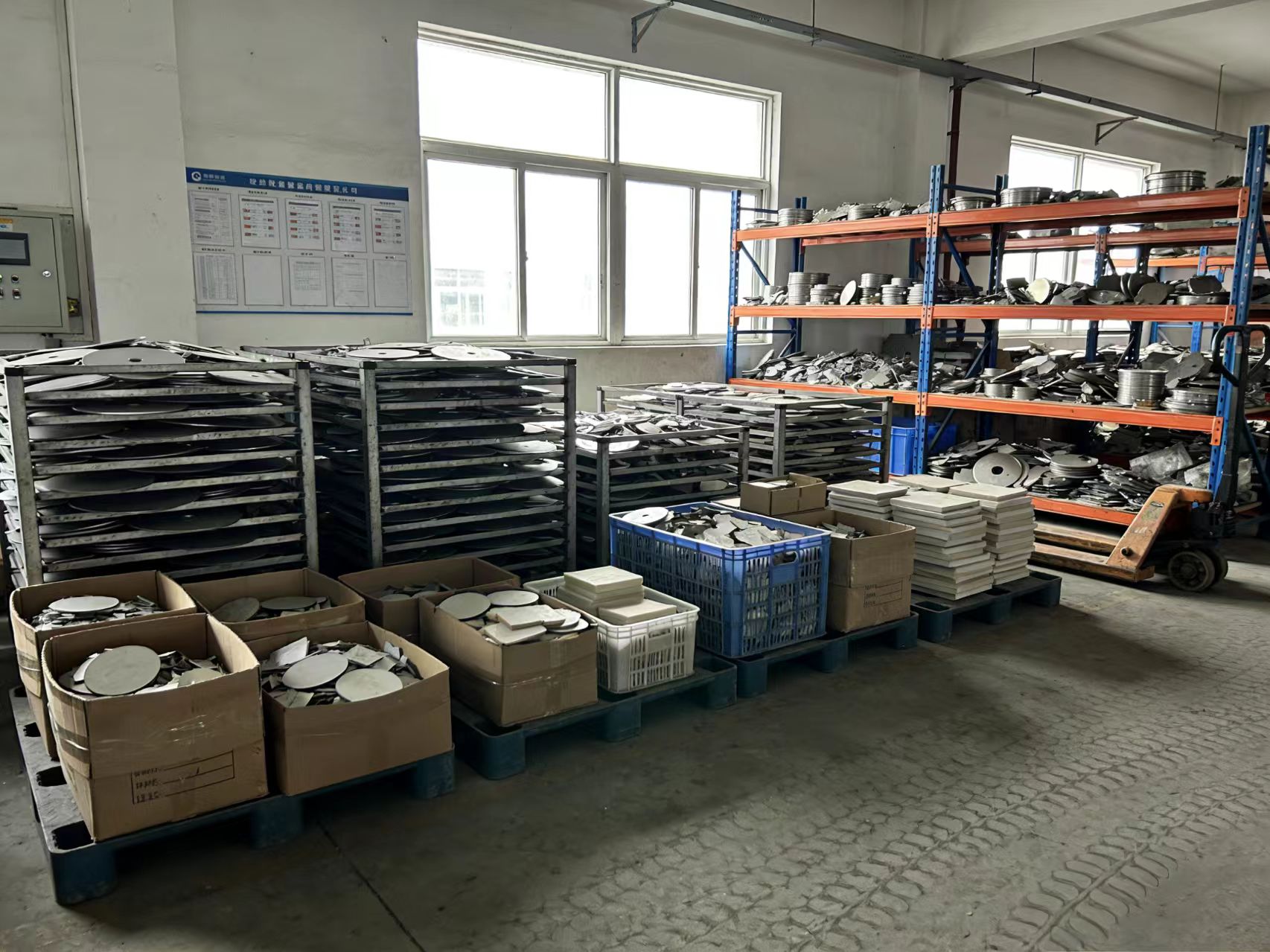

作为香港持牌废物处置机构，勤合阳光国际为新界元朗占地1800平方米的环保回收场地及约25000平方英尺处理中心，配备大型破碎机、全自动压缩机等专业设备。

针对晶圆废料，公司采用高温熔融工艺处理有机残留，回收硅材料；针对芯片及封装废料，通过多级物理粉碎确保信息不可恢复，再分类回收贵金属与普通材料。所有处理过程均符合环保署监管要求，处置记录实时上传电子系统。

资源回收的价值转化

半导体废料中蕴含着可观的经济价值。以芯片封装废料为例，其中金、银、钯等贵金属含量可达普通电子废料的数倍。通过专业提炼，这些贵金属可重新进入产业链，实现从废料到资源的转化。

对于晶圆类废料，回收的硅材料可应用于光伏产业或低端半导体制造，在减少资源浪费的同时，为企业创造额外收益。

合规处置的企业价值

对半导体企业而言，专业的废料处置不仅是环保义务，更是知识产权保护与资源管理的重要环节。选择持有环保署牌照的服务商，可确保处置过程合规、信息安全、资源回收价值最大化。勤合阳光国际秉持“严格处理、彻底处理”的服务承诺，持续为香港及大湾区半导体企业提供可靠的废料销毁解决方案。想要了解更多芯片销毁资讯，欢迎查询。
