瑕疵PCB板如何安全销毁？物理粉碎杜绝设计外泄与非法回用

【摘要】 瑕疵PCB板（印刷电路板）的合规销毁，核心在于三步：第一步，分类拆解——将含存储芯片、品牌标识或技术信息的PCB板单独标注；第二步，物理粉碎——通过专业破碎设备将PCB板彻底破坏，电路布局、设计信息、存储芯片一并消失；第三步，出证归档——销毁完成后提供正式销毁报告及全程影像资料。三步走完，设计信息零外泄、非法回用零可能。委托持环保牌照的专业服务商，让瑕疵PCB板再无翻新或逆向工程的余地。

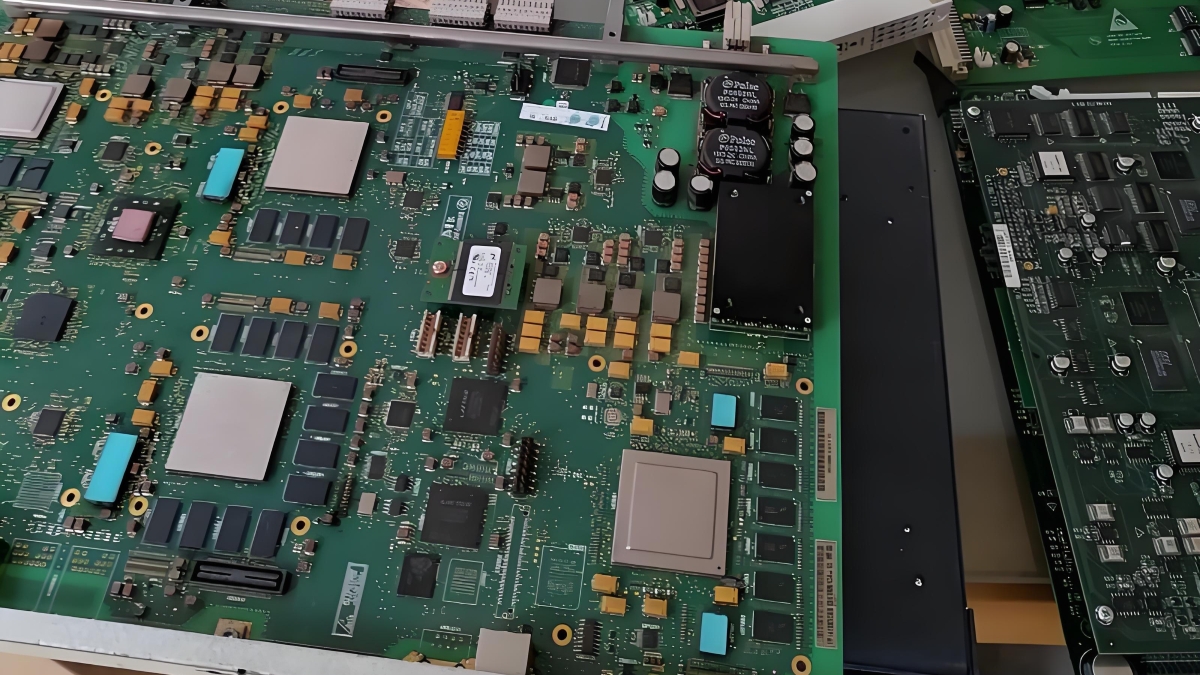

“仓库里堆着几百片退港的瑕疵PCB板，有的是打样报废的，有的是量产淘汰的。板子上印着品牌LOGO和型号编码，还有完整的电路布局。直接当废品卖吧，怕设计被人抄走；自己砸碎吧，又怕砸不彻底被人拼回去。”

这是上周一位电子研发企业负责人的真实困扰。PCB板不是普通物料——板上的电路布局、走线设计、元器件排布，都是工程师几个月甚至几年的心血。一旦流入非正规渠道，轻则设计被抄袭，重则被翻新后冒充正品流入市场。

一、瑕疵PCB板：被低估的“设计风险”

很多人以为PCB板销毁就是“弄碎就行”。但事实是，PCB板承载的信息远比想象中敏感：

设计信息风险：PCB板上的走线布局、过孔位置、元器件排布，都是企业的核心技术资产。如果只是简单折断或碾压，电路板碎片仍可能被拼接、扫描，逆向还原出完整电路图。曾有案例显示，仅破坏PCB基板而保留存储芯片，数据仍可通过专业设备提取。

品牌标识风险：PCB板上印有品牌LOGO、型号编码、批次号。如果整板流入二手市场，不法商贩可能将其翻新后冒充“拆机原装板”出售，消费者使用中出现问题，最终品牌方背锅。

合规处置风险：自2025年1月1日起，香港已将所有电气和电子产品（含PCB板）纳入进出口许可证制度管制。任何人在香港进出口含电子元件的物料前，均须先向环境保护署申领许可证。PCB板若含有重金属等受管制物质，还须登记为相关物料产生者。

对研发型企业和品牌商来说，瑕疵PCB板的处置，是一场“设计保卫战”。

二、瑕疵PCB板合规销毁三步走

第一步：分类拆解——先看板，再定方案

PCB板的类型不同，风险点也不同。正规服务商会先免费上门评估，确认物料类型和敏感程度：

含存储芯片的PCB板（如带MCU、Flash、EEPROM的主控板），芯片中可能存有固件代码或配置参数。根据相关数据安全指引，物理销毁存储介质时，必须精准作用于存储芯片本体，仅破坏PCB基板或主控芯片无法阻断数据恢复可能。

第二步：物理粉碎——让设计信息“彻底消失”

分类完成后，瑕疵PCB板进入物理粉碎环节。通过专业破碎设备将PCB板彻底破坏，板上的电路布局、走线设计、元器件、存储芯片一并被撕裂成细小颗粒。粉碎后，任何拼接、扫描、逆向工程都无能为力。

整个作业在24小时高清监控下进行，每一步都有据可查。根据海关总署2025年第79号公告，保税货物的销毁处置须全程视频记录并保存不少于3年。

第三步：出证归档——给合规销毁“上户口”

销毁完成后，勤合阳光国际环保回收（香港）有限公司在7个工作日内出具：

• 正式销毁报告（列明PCB板数量、销毁方式、残余物去向）

• 关键环节影像资料（粉碎前后对比照片及录像）

• 《跨境电商网购保税进口商品销毁处置证明》（如涉及保税货物）

全套材料满足海关核销、审计追溯和品牌审计要求。

三、随意处理 vs 专业销毁

FAQ

Q：PCB板折断或剪碎后扔掉，能保证设计不被泄露吗？

A：不能。简单折断的PCB板碎片，专业的逆向工程团队仍可通过拼接、扫描还原出大致电路布局。含存储芯片的板子，如果芯片本体未被破坏，数据仍可被提取。只有通过专业物理粉碎将PCB板彻底破坏成细小颗粒，才能杜绝设计外泄和非法回用。

Q：含存储芯片的PCB板销毁时需要注意什么？

A：含存储芯片（如MCU、Flash、EEPROM）的PCB板，芯片中可能存有固件代码或配置参数。销毁时必须确保存储芯片本体被彻底破坏，仅破坏PCB基板或主控芯片无法阻断数据恢复。正规服务商会先将存储芯片从板上取出，再单独进行芯片级物理粉碎。

Q：瑕疵PCB板销毁需要什么资质？

A：在香港，处理PCB板等电子物料须持有环保牌照。服务商还应具备ISO 9001质量管理、ISO 14001环境管理、ISO 27001信息安全管理三重认证。涉及保税货物的，还需根据海关总署2025年第79号公告完成海关申报和核销。

如需处理瑕疵PCB板、研发打样板或其他含设计信息的电子物料，欢迎联系勤合阳光国际环保回收（香港）有限公司，电话：00852-69536972 / 13377641657。我们提供从免费评估到出具销毁报告的一站式服务。
