精密保障，价值再生：勤合阳光国际为电子公司定制集成电路销毁方案

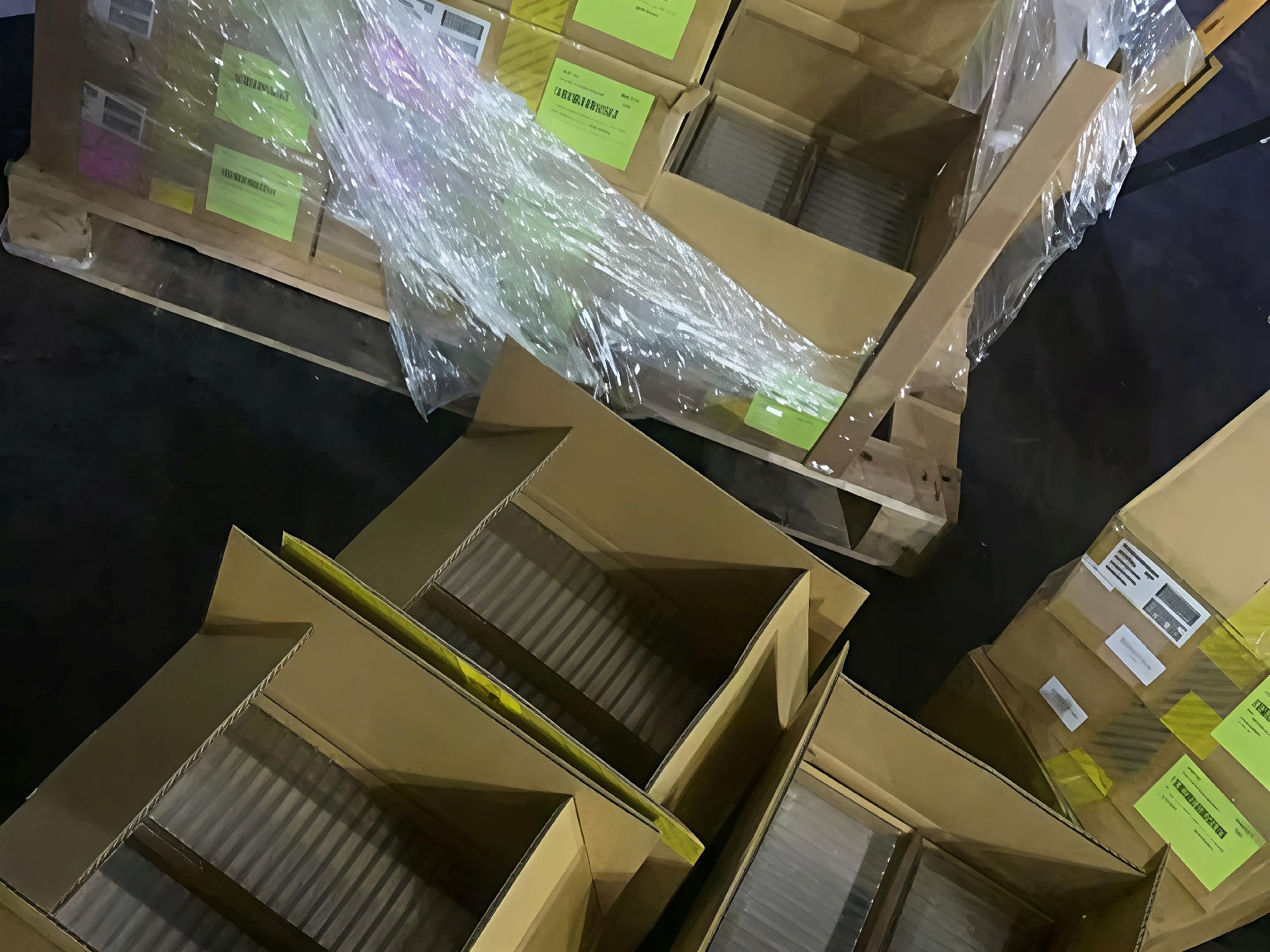

近日，勤合阳光国际接到了一项技术密集型的特殊委托。某电子公司物料安全部的姜经理通过安全线路紧急联系：“我们有一批集成电路库存需要立即处置，这些芯片涉及重要技术参数和设计信息，必须找到既能确保数据绝对安全、又能实现环保再生的专业解决方案。”

公司迅速启动半导体专项处置最高响应机制，在半小时内组建了由芯片安全专家、材料科学家和环保工程师构成的核心团队。通过加密视频会议了解到，这批待处置的集成电路包括专用计算芯片、存储芯片和通信芯片等多个品类，部分芯片采用企业定制封装，表面带有特殊标识。姜经理特别强调，处置需要实现三重保障：技术数据的物理性不可恢复销毁、贵金属材料的最大化回收、全过程的可追溯合规认证。

“集成电路销毁存在独特的技术复杂性，”项目技术总监在保密分析会上指出，“现代芯片采用多层堆叠结构，每层都可能存留信息；同时芯片封装中含有金、钯、铜等多种金属，需要精细化分离工艺。我们需要建立从微观结构破坏到宏观材料回收的完整技术链。”

凭借在半导体材料处置领域积累的专利技术和数据库支持，勤合团队对芯片样品进行了显微分析和成分检测。结果显示，这批集成电路中40%采用BGA封装含有锡球阵列，35%搭载可编程存储器，其余为专用集成电路。传统破碎方式无法彻底破坏纳米级电路结构，而简单熔炼又会造成贵金属资源浪费和环境污染。

经过与客户技术委员会、法务部门和可持续发展团队的三轮密闭论证，勤合阳光国际创新开发了 “纳米级破碎—层级分离—定向回收—数字见证” 四维处置体系。首先采用超微粉碎技术将芯片破碎至微米级以下，确保电路结构彻底破坏；通过差分离心技术分离不同密度材料层；应用绿色冶金工艺定向提取各类金属；全过程通过高分辨率显微记录和区块链存证，形成不可篡改的处置证据链。

项目执行阶段，技术团队展现了卓越的专业精度。在恒温恒湿的洁净车间内，超微粉碎系统将芯片处理成均匀粉末；在材料分离区，多层离心装置精准分选出不同金属组分；在提纯车间，电解精炼系统生产出纯度99.95%以上的再生金属。经过十二个工作日连续作业，最终实现了98.7%的材料综合回收率，其中金、钯等贵金属回收率达到行业领先水平。

“这次合作刷新了我们对专业处置的认知，”客户技术负责人在验收审计时表示，“勤合团队不仅完美解决了技术保密难题，其创新的回收体系还创造了显著的经济效益。特别是纳米级破碎技术的应用，为我们应对最严格的技术审计提供了充分保障。”

此次合作标志着勤合阳光国际在高端半导体处置领域的技术突破。公司基于对集成电路制造工艺的深刻理解，已建立起从芯片级安全处置到元素级资源回收的全链条解决方案。

“随着半导体产业快速发展，芯片级的安全环保处置已成为行业刚需，”项目技术总监表示，“我们将持续研发尖端处置技术，帮助更多科技企业实现技术升级与循环经济的协同发展。”

勤合阳光国际始终坚持以最高标准守护技术创新成果，以先进工艺推动资源循环利用，为高科技企业提供安全可靠、价值优化的专业处置服务，在保障企业核心竞争力的同时促进产业可持续发展。
